湘科DRH系列單平板導熱系數測試儀(防護熱平板法)
湘科DRH系列全自動平板導熱系數測試儀(防護熱平板法)
一、概述:
材料的熱導率是研究材料熱物理性能的一個重要參數指標。該系列儀器采用護熱平板法的原理,滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。主要測試塑料、玻璃、纖維、混凝土、建筑保溫材料、泡沫板、粉狀等材料。廣泛應用在大中院校,科研單位,質檢和生產企業等部門。
儀器參考標準:
GB/10294-2008、ISO8302:1991(絕熱材料穩態熱阻及有關特性的測定 防護熱板法)、
GB/T3392-1982《塑料導熱系數試驗方法,護熱平板法》、
GB/T3139(纖維增強塑料導熱系數試驗方法)(玻璃鋼導熱系數試驗方法)等。
二、主要技術性能
1、導熱系數范圍: 0.0010~3.0000w/m·k,顯示四位小數;
2、測試精度:≤±3%;重復性:≤±1%;
3、熱面溫度范圍:室溫~95℃,分辯率0.01℃。
4、冷面溫度范圍:0~60℃,分辯率0.01℃,采用恒溫水槽控制(標準規格)。
注:另可根據客戶要求選配低溫檢測,如-20℃~60℃、-30℃~60℃、-40℃~60℃等規格,費用另計。
5、電源:220V/50HZ;功率≤2KW。
6、量熱電源: 電壓0-30V,分辯0.0001V;電流0-3A,分辯率0.0001A。
7、連接計算機自動測試,數據處理,并生成檢測報告,實現數據打印輸出。
8、試樣尺寸要求:
DRH-III 200×200×(5-20)(mm) ;
DRH-300、DRH-ZD-300 300×300×(10-50)(mm) ;
DRH-400、DRH-ZD-400 400×400×(10-80)(mm) ;
DRH-600、DRH-ZD-600 600×600×(10-100)(mm) ;
三:儀器裝置簡介
儀器由高精度穩壓電源,測溫儀表, 中心量熱板加熱器,護熱板加熱器,恒溫水槽 ,計算機測試系統組成。
1、測試頭部分:量熱板、護熱板、冷板。
2、加熱系統:護熱板溫度加熱器和計量功率加熱器。
3、冷板溫度控制:恒溫水槽。
4、測溫系統:采用數顯高精度儀表,保證其精度和穩定性,并實現零點內部補償。
5、計量功率采用高精度穩壓電源加熱,精度優于0.1%。
6、計算機測試部件:計算機,通訊組件及測試軟件.
DRH-ZD系列規格帶自動加壓、自動測厚功能,檢測不同壓力狀態下的導熱系數及熱阻,非常適用于有壓縮性的材料:
a、采用高精度位移傳感器并連接計算機自動測厚,測量范圍0---50mm,分辨率0.01mm;
b、可自動加壓,檢測不同壓力狀態下的導熱系數,加壓范圍0---1000N可調,分辨率0.1N。
配置:含DRH-ZD-300測試主機壹臺,軟件壹套,高精度恒溫水槽壹臺,品牌臺式電腦壹臺(按合同配置)。

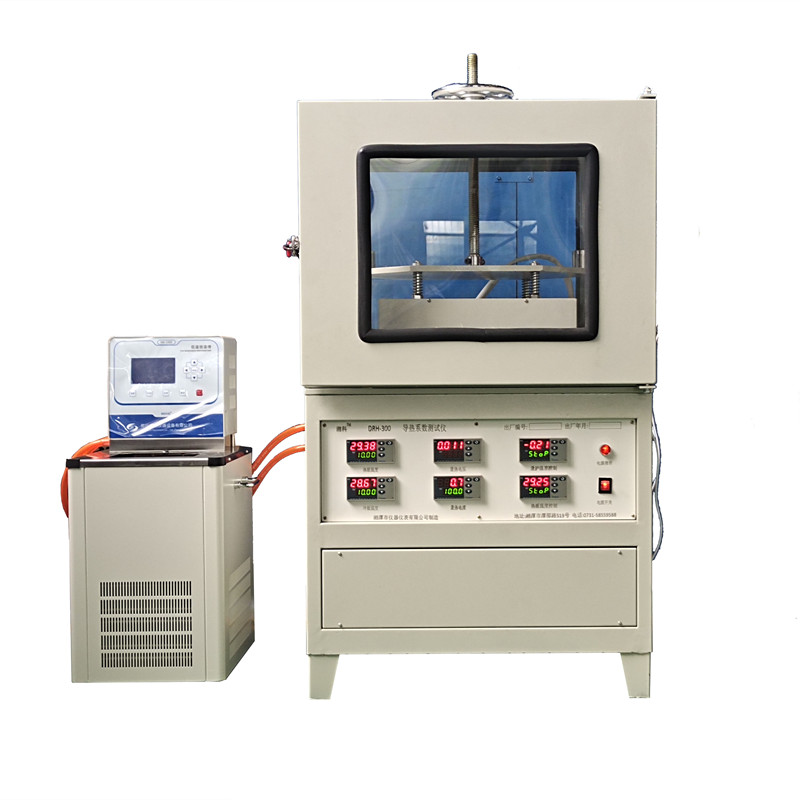

新款樣式:
