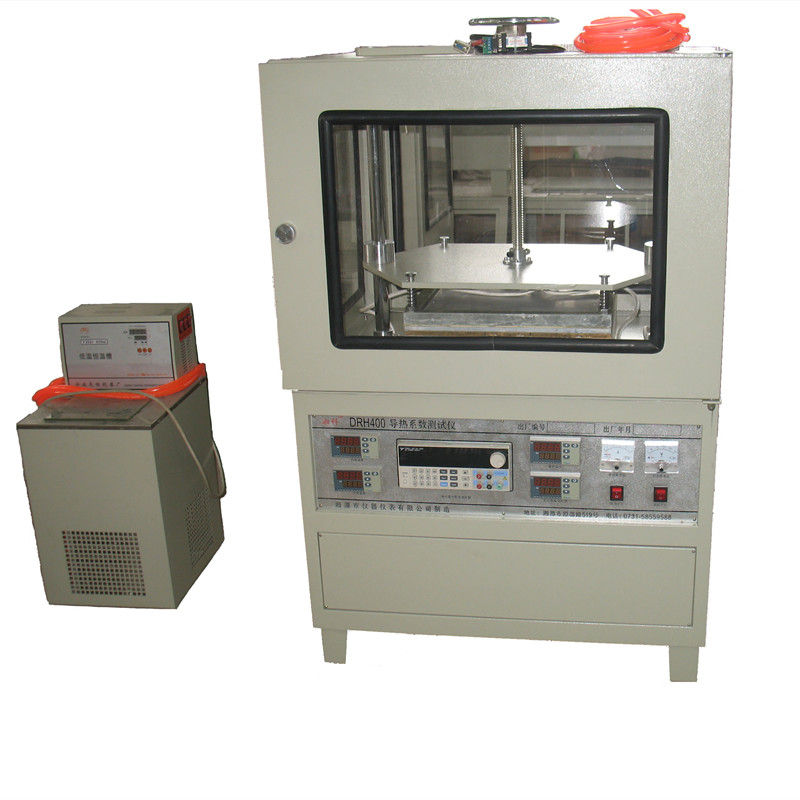

湘潭湘科DRH-400導熱系數測試儀(防護熱平板法),平板導熱儀,保溫材料導熱系數儀,絕熱材料導熱儀
一、概述:
材料的熱導率是研究材料熱物理性能的一個重要參數指標。該儀器采用護熱平板法的原理,滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。儀器參考標準:GB/T3392《塑料導熱系數試驗方法,護熱平板法》、GB/T3139(纖維增強塑料導熱系數試驗方法)(玻璃鋼導熱系數試驗方法)、GB/10294(絕熱材料穩態熱阻及有關特性的測定 防護熱板法)等。主要測試塑料、玻璃、纖維、泡沫、粉狀等材料。廣泛應用在大中院校,科研單位,質檢和生產企業等部門。
二、主要技術性能
1、導熱系數范圍:0.0010~3w/m·k,顯示四位小數;
2、測試精度:≤±3%,
3、熱面溫度范圍:室溫~95℃,分辯率0.01℃。
4、冷面溫度范圍:0~60℃,分辯率0.01℃,采用恒溫水槽控制。
5、電源:220V/50HZ;功率≤2KW。
6、量熱電源: 電壓0-30V,分辯0.0001V;電流0-3A,分辯率0.0001A。
7、計算機自動測試,并實現數據打印輸出。
8、試樣尺寸要求:400×400×(5-80)(mm) .
三:儀器裝置簡介
儀器由高精度穩壓電源,測溫儀表, 中心量熱板加熱器,護熱板加熱器,恒溫水槽 ,計算機測試系統組成。
1、測試頭部分:量熱板、護熱板、冷板。
2、加熱系統:護熱板溫度加熱器和計量功率加熱器。
3、冷板溫度控制:恒溫水槽。
4、測溫系統:采用數顯高精度儀表,保證其精度和穩定性,并實現零點內部補償。
5、計量功率采用高精度穩壓電源加熱,精度優于0.1%。
6、計算機測試部件:計算機,通訊組件及測試軟件.

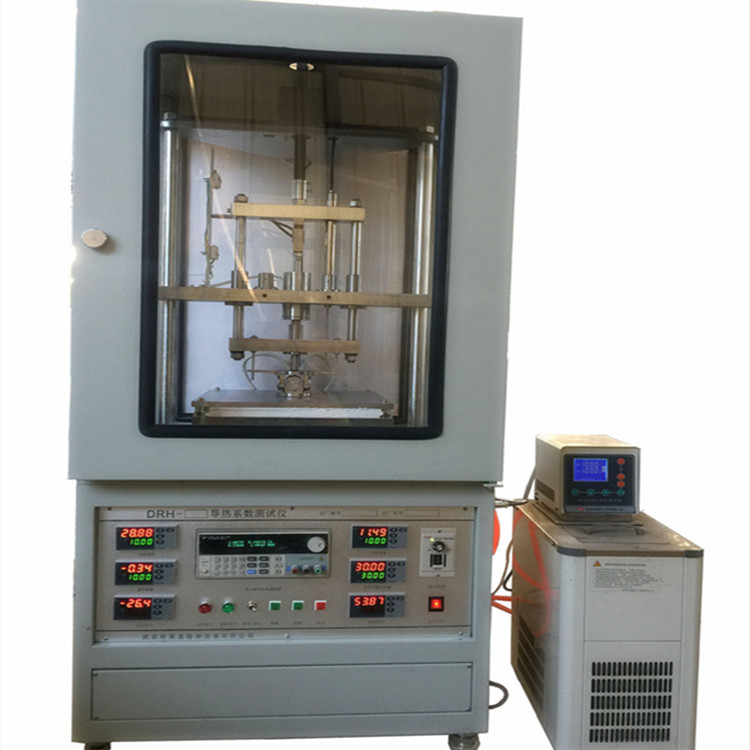

DRH-ZD-400帶自動加壓、自動測厚功能,檢測不同壓力狀態下的導熱系數及熱阻,非常適用于有壓縮性的材料:
a、采用高精度位移傳感器并連接計算機自動測厚,測量范圍0---80mm,分辨率0.01mm;
b、可自動加壓,檢測不同壓力狀態下的導熱系數,加壓范圍0---1000N可調,分辨率0.1N。
配置:含DRH-400測試主機壹臺,軟件壹套,高精度恒溫水槽壹臺,品牌臺式電腦壹臺(按合同配置)。
